一、真空擴散焊工藝概述

真空擴散焊是一種固態連接技術，通過高溫下原子間的相互擴散實現材料結合，無需熔化母材。其核心優勢在于：

無氧化缺陷：真空環境避免氧化，提升接頭強度和耐腐蝕性。

低殘余應力：緩慢的加熱/冷卻過程減少變形，適合精密結構。

異種材料兼容性：可焊接不銹鋼與銅、鋁等異種金屬，優化散熱器綜合性能。

二、工藝流程及關鍵技術參數

1、表面處理：

機械拋光（Ra≤0.8μm）+ 化學清洗（丙酮、酒精超聲清洗），去除氧化膜和有機物。

真空退火預處理（可選）：進一步凈化表面活性。

2、裝配定位：

采用石墨或陶瓷夾具，確保散熱片與基板精確對位（間隙≤50μm）。

典型結構：0.1-0.3mm薄壁翅片陣列，需防止裝配偏移。

3、焊接參數：

溫度：0.6-0.8Tm（不銹鋼約950-1100℃）

壓力：5-20MPa（視結構剛度調整）

保溫時間：30-120分鐘（翅片高度增加需延長）

真空度：≤10?3Pa（高真空確保潔凈界面）

4、梯度冷卻：

控制降溫速率（2-5℃/min）至300℃以下出爐，避免熱應力裂紋。

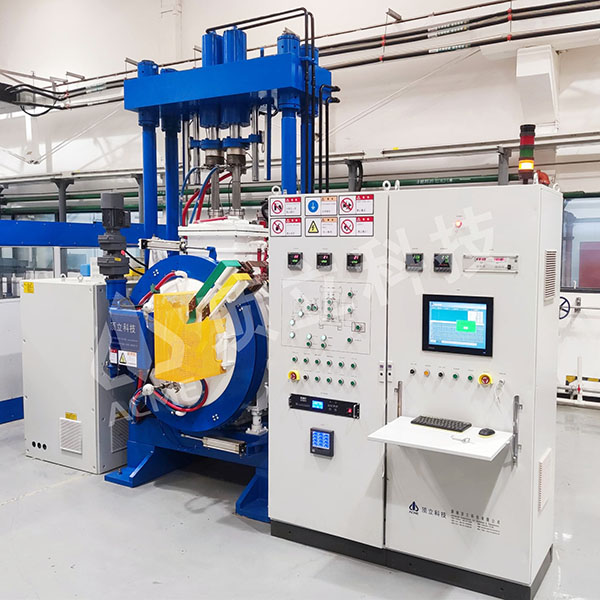

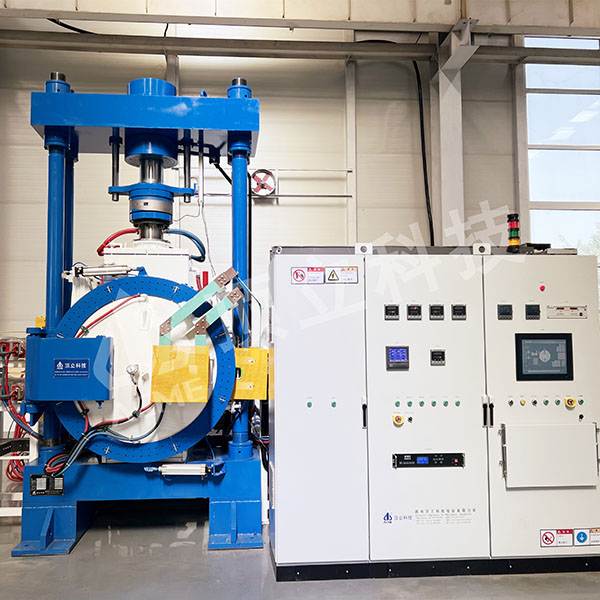

三、核心裝備技術解析

1、多區控溫真空爐：

采用鉬絲加熱體+多層隔熱屏，實現±5℃溫場均勻性。

紅外測溫+熱電偶復合監控，確保薄壁件溫度精確控制。

2、伺服加壓系統：

液壓-機械復合加壓機構，分辨率達0.1MPa。

三維壓力補償技術，適應翅片陣列的應力分布。

3、真空系統優化：

分子泵+羅茨泵組，10分鐘內達到工作真空度。

實時殘氣分析（RGA）監控，防止油蒸汽污染。

4、智能化控制系統：

基于機器學習的參數優化模塊，自動補償裝爐量變化。

數字孿生技術實現工藝可視化，提前預測焊接變形。

四、技術難點及解決方案

1、薄壁翅片塌陷：

開發納米氧化鋁定位涂層，高溫下提供臨時支撐。

分階段加壓策略：先低壓（5MPa）擴散，后高壓（15MPa）致密化。

2、異種材料焊接：

梯度中間層設計（如Ni-Cu復合箔），緩解熱膨脹系數差異。

界面納米結構化處理，通過表面織構增強擴散動力學。

3、批量生產一致性：

機器視覺引導自動裝夾系統，定位精度±0.05mm。

等離子體輔助活化技術，將表面處理時間縮短50%。

五、創新發展趨勢

1、復合能場輔助技術：

超聲振動輔助：降低20%焊接溫度，減少晶粒長大。

電磁脈沖加壓：實現毫秒級壓力調控，提升效率。

2、微通道散熱器焊接：

開發亞微米級精密對位系統，支持0.05mm微通道結構。

瞬時液相擴散焊（TLP）技術，連接時間縮短至10分鐘級。

3、數字孿生質量管控：

植入式光纖傳感器實時監測界面演變。

基于大數據的工藝知識庫，實現零缺陷生產。

六、行業應用展望

真空擴散焊在以下領域展現獨特價值：

新能源領域：燃料電池雙極板、IGBT水冷板焊接

航天裝備：衛星相變散熱器、發動機再生冷卻結構

5G通信： Massive MIMO天線陣列散熱模組

醫療設備：質子治療加速器真空腔體焊接

未來發展方向?qū)⒕劢褂陂_(kāi)發全自動智能化產線，實現焊接成本降低40%，推動真空擴散焊從精密制造向規?；a(chǎn)跨越。
